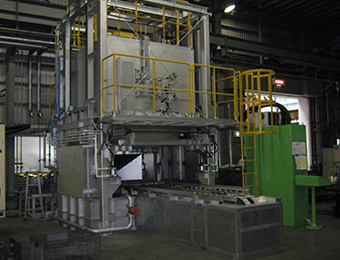

エレベーター型水焼入炉
用途
- 有効寸法
- W1000×L1000×H600
- 最高使用温度
- 1100℃
- 処理量
- MAX 500kg
- 電気容量
- 150kW
特徴
バスケットをトレーに載せれば、熱処理→水焼入→冷却→搬出まで自動運転できます。
ガス変成炉
用途
- 変成ガス組成
- H2:75% N2:25%
露点-60℃以下
- 変成ガス発生量
- 5㎥/h
- 電気容量
- 12kW
- 乾燥筒
- 2kW×2筒
特徴
AXガスを安全に継続的に供給できます。
バッチ型焼戻炉
用途
- 有効寸法
- W400×L400×H400
- 最高使用温度
- 650℃
- 処理量
- 50kg/charge
- 電気容量
- 24kW
特徴
エアシリンダーで扉開閉。
炉内温度均一のため攪拌ファン、マッフル付き。
バッチ型水素雰囲気炉
用途
- 有効寸法
- W250×L1000×H150
- 使用温度
- 1,050~1,100℃
- 処理量
- 40kg×4バスケット/charge
- 雰囲気ガス
- 水素
- 電気容量
- 60kW
特徴
冷却プロセス付き。
バッチ型脱脂炉
用途
- 有効寸法
- W1000×L1000×H600
- 最高使用温度
- 600℃
- 電気容量
- 60kW
- 雰囲気
- 窒素
特徴
酸素濃度20ppm以下。

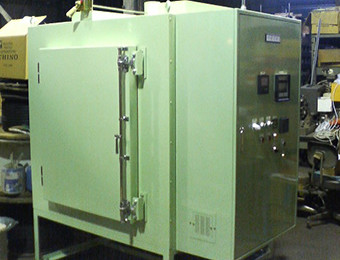

バッチ式焼戻炉
用途
- 有効寸法
- W500×L500×H800
- 最高使用温度
- 200℃
- 処理量
- MAX 60kg
- 電気容量
- 6kW
特徴
炉内攪拌ファン付き。処理タイマー付き。
シンプルな構成でメンテナンスが容易。

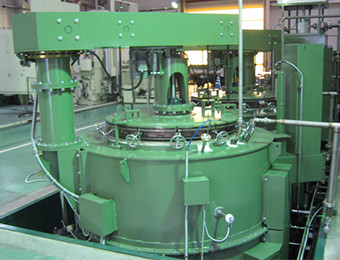

ピット型焼鈍炉
用途
- 有効寸法
- φ2,200×H1,200
- 使用温度
- 370~700℃(±5℃)
- 処理量
- MAX 3,500kg
- 雰囲気
- 窒素
- 電気容量
- 240kW
特徴
真空置換方式。炉内攪拌ファン付き。
エアシリンダーにて炉蓋をロック。冷却処理プロセス付き。

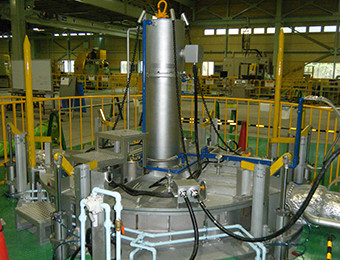

ピット型窒化炉
用途
- 有効寸法
- φ550×H1350
- 使用温度
- 520℃
- 雰囲気
- アンモニア
- 電気容量
- 80kVA
特徴
レトルト内、外温カスケード制御。
炉内攪拌ファンおよび冷却装置付き。
マッフル炉
用途
- 有効寸法
- W800×H200×5,502
- 使用温度
- 800℃
- 雰囲気
- 窒素
- 電気容量
- 225kW
ワニス乾燥炉
用途
- 炉内寸法
- W2900×H1300×L1900
- 使用温度
- 250℃
- 電気容量
- 90kW
- ヒーター
- U字型パイプヒーター
特徴
防爆放散口付き。

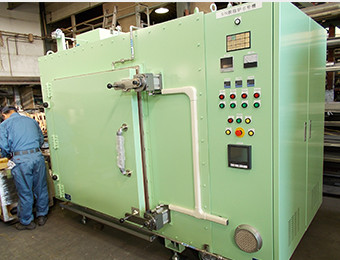

金属材料熱処理炉
用途
- 炉内寸法
- W950×H900×L380
- 使用温度
- 600~650℃
- 電気容量
- 21kW
特徴
カレンダータイマーにて自動昇温。

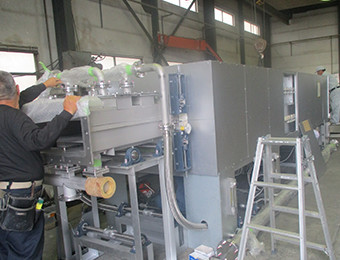

光輝焼鈍炉
用途
- マッフル寸法
- W120×H60×L3300
- 使用温度
- 1050℃(MAX 1100℃)
- 電気容量
- 39kW
- 雰囲気ガス
- N2およびH2
- 炉型式
- メッシュベルト式コンベア炉
特徴
スダレカーテンおよびN2カーテンで酸素の混入を防止。
フレームカーテンで排気ガスを燃焼。

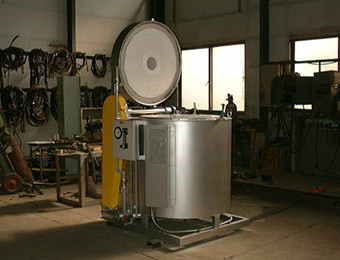

焼結炉
用途
- 有効寸法
- W400×L400×H350
- 使用温度
- 1100℃(MAX)
- 電気容量
- 20kW
- 雰囲気ガス
- 窒素
特徴
モーターによる炉蓋開閉機構。昇温パターン19種類。

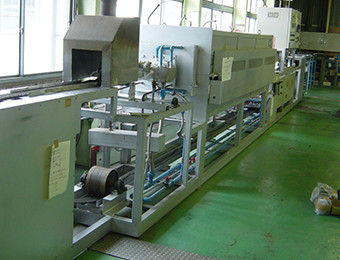

線材加熱炉
用途
- 炉芯管
- 1inch×L6700×4本
- 使用温度
- 850~900℃
- 電気容量
- 42kW
特徴
ヒーター8回路。

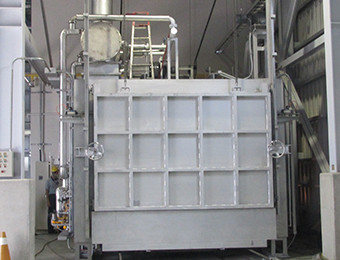

台車式焼成炉
用途
- 有効寸法
- W2700×H1700×L3500
- 使用温度
- 900~950℃
- 処理量
- MAX 2500kg
- 熱源
- ハイスピードバーナー
100,000kcal/h×4台
特徴
レキュピレータで排熱を利用。

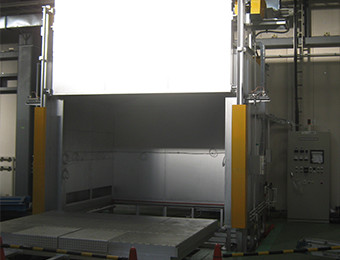

台車炉
用途
- ワークMAX寸法
- W2500×H1800×L1500
- 使用温度
- 200℃
- 電気容量
- 84kW
- 軸流ファン
- 3.7kW
- 台車
- 耐荷重3000kg、モーター1.5kW
- 扉モーター
- 0.4kW

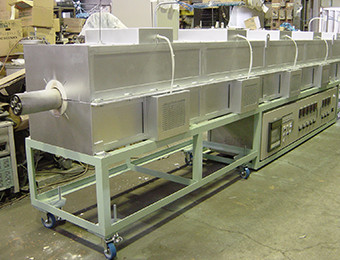

窒素雰囲気炉
用途
- 炉芯管
- W500×H200×L2350
- 使用温度
- 790℃~830℃(MAX)
- 雰囲気ガス
- 窒素
- 冷却ブロワー
- 1.0kW
特徴
シリンダー駆動ダンパー付き。

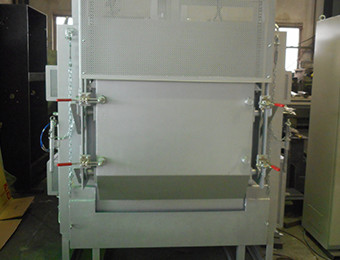

箱型焼成炉
用途
- 有効寸法
- W600×H500×L600
- 使用温度
- 650~800℃(±5℃)
- 処理量
- MAX 400kg
- 電気容量
- 60kW
特徴
エアシリンダにて扉昇降。フォークリフトでワークをセット。
炉内攪拌ファン付き。
粉末アニール炉
用途
- 有効寸法
- W550×H380×L1200
- 使用温度
- 350~850℃
- 処理量
- MAX 125kg
- 電気容量
- 111kW
- 雰囲気
- 窒素
特徴
酸素濃度100ppm以下。
炉内攪拌ファンおよび冷却装置付き。
炉床回転炉
用途
- 有効寸法
- φ1300×H850
- 使用温度
- 250~500℃(±10℃)
- 処理量
- 15ステージ×3段
- 電気容量
- 52.8kW
特徴
フットスイッチで扉の開閉ができます。
40分で1回転仕様(回転速度仕様変更可能です)。
パイプヒーター使用。炉内攪拌ファン付き。
